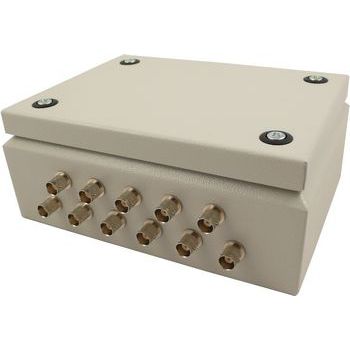

模块多路复用器Opmux -02

用于超声波检查系统

OPCOM-02特别好地适合于超声测量以及其他种这就需要许多信道的测量。再加上卡OPCARD和超声波探头也可作为完整的超声检测设备。每个通道都有单独的脉冲脉冲器和接收器。壳体：Lohmeier KL - 08系列技术数据 - 短规范 - 电源：从OPCARD 12V DC / 1A或直接 - 通道：35，32，19，16，8个或4信道（发送器/接收器） - 脉冲幅度范围：0（关闭） - 360V - 脉冲长度：形式1至8微秒 - 接收机带宽（3分贝）：0.5 - 20MHz的 - 接收器放大：20分贝1 - 脉冲电压控制外部模拟电压DC范围0-10V或RS232 - 数字输入1（TTL信号） - 数字输出3×继电器（0或12VDC）1 - 模拟输出电压1从0到10V（经由RS232控制与1023步） - 计算机和盒之间最大电缆长度：30米特性和规格多路复用器可以在以下构造方法：依次 - 发送和接收信道序列被存储，并用TTL触发每个以下信道切换每个通道可单独地作为发送器或接收器脉冲发生器电路的波形被使用：在Trig信号启动换能器的充电方法，该方法从1μs内花费的上升沿8μs依靠自身设置。在此时间之后，其排出所述换能器的晶体管开关被接通（放电时间为约20ns的，但它可以是更长的时间，如果换能器的电容是大的;当达到极限，如果换能器是从标准陶瓷制成为0.1毫米厚，并具有直径为8毫米）。
