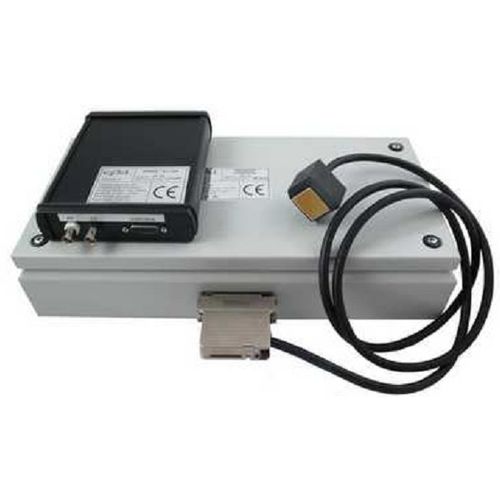

模块多路复用器oppa 32.

相控阵 用于超声波检查系统

Oppa32特别适用于超声波测量以及需要许多通道的其他类型的测量。与卡片Opcard 2.0或Opbox 2.0一起和超声波探头可用作完整的超声波检测装置。每个通道都有单独的脉冲脉冲器和接收器。特定设备将其缩短在相位阵列模式下工作。多路复用器与Opcard 2.0 - PCI-PUS超声波卡或OPbox 2.0 - 超声波检测盒一起成为完整的超声波检测装置。多路复用器用32个超声换能器操作，因此具有32个独立的发送和接收通道。每个通道配备有单个延迟线，可以编程，使得信道上的脉冲发射器相对于其他通道偏移。特点： - 32独立传输 - 接收通道;可以一次使用所有通道进行束形成;- USB或RS232控制接口 - BNC触发输入 - BNC信号输出 - 12V / 2A电源与Opcard 2.0或Opbox 2.0以及交付的软件包： - 许多分阶段阵列测量方法 - 各种图像处理： - 传统的相控阵处理， - SAFT, - CUDA. Technical data: Channels: 32 Internal Gain: 13dB Pulse Voltage: off(0V) to 360V (positive pulse, short circuit step pulser) Charging time: 3us Bandwidth: 0.5 MHz - 20 MHz (- 3dB) Fall Time: <=20 ns Pulse Duration: Short circuit, bandwidth up to about 50MHz Time shift channel-to-trigger range 0 - 3888.75 us with 0.25ns resolution
