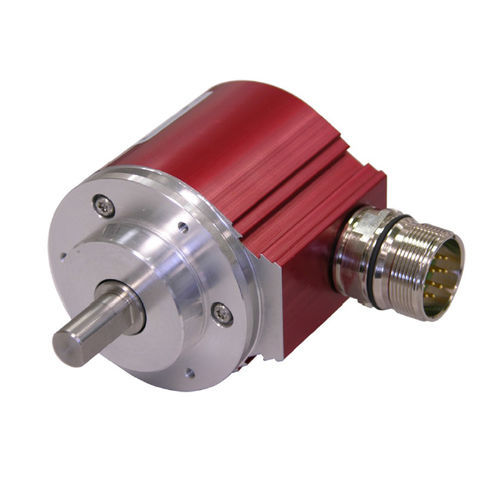

紧凑的旋转编码器CDx58系列

绝对 实心轴 空心轴

CD_58MM是一个完全重复的多转轴编码器，适合58毫米轴编码器的标准安装空间。一个典型的编码器与滑上空心轴(盲孔轴)需要约65毫米的深度，公称直径为58毫米和一个横向连接器。因此，CD_58MM适合任何地方的简单SSI或增量旋转传感器直径58毫米可以工作。主轴和多匝卫星的角位置仅磁检测，从而使轴编码器对凝结不敏感。从电源到信号输出均采用冗余电路设计。不同的SSI时钟率和独立编程的分辨率和零点是可能的。•同步串行接口•实心轴和滑合空心轴•标准欧盟(公制)和美国(英制)轴和法兰•完全独立的单轮和多轮扫描。绝对编码器CDV58MM - SSI通用数据标称电压-比值24 VDC -极限值，最小/最大11/27 VDC标称电流，通常特定值20 mA -卸载设备设计条件-类型单/多冗余扫描系统是的,双-设计磁/磁总决议< = 24位每个革命的步骤数< = 4096转数< = 4096 SSI接口- SSI-Clock输入光耦合器SSI-Data输出rs - 485,2线制- si -时钟频率80…1000 kHz - si -Mono时间，典型的20 μs参数/功能，可变分辨率输出代码数据位数Mono时间
