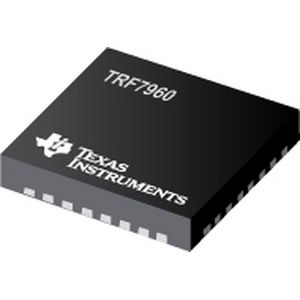

便携式RFID阅读器集成电路TRF7960/61

模拟I / O

TRF7960和TRF7961器件是集成的模拟前端和13.56 mhz RFID阅读器系统的数据分帧系统，支持多种协议，包括ISO/IEC 14443 a和B, FeliCa™和ISO/IEC 15693。内置的编程选项，使其适合广泛的应用接近和附近的识别系统。通过在控制寄存器中选择所需的协议来配置阅读器。直接访问所有控制寄存器允许微调各种读取器参数的需要。设备支持高达848kbps的数据速率与所有的帧和同步任务的ISO协议板载。其他标准甚至自定义协议可以通过使用设备提供的直接模式之一来实现。这些直接模式让应用程序完全控制AFE，并获得对原始子载波数据或未帧的，但已经iso格式的数据和相关的(提取的)时钟信号的访问。该接收系统采用双输入接收架构，以最大限度地增强通信的鲁棒性。接收器还包括各种自动和手动增益控制选项。从应答器、环境源或内部电平接收到的信号强度可在RSSI寄存器中获得。 A SPI or parallel interface can be used for the communication between the MCU and the TRF796x reader. When the built-in hardware encoders and decoders are used, transmit and receive functions use a 12-byte FIFO register. For direct transmit or receive functions, the encoders or decoders can be bypassed so the MCU can process the data in real time.
