电气测试探头4 p

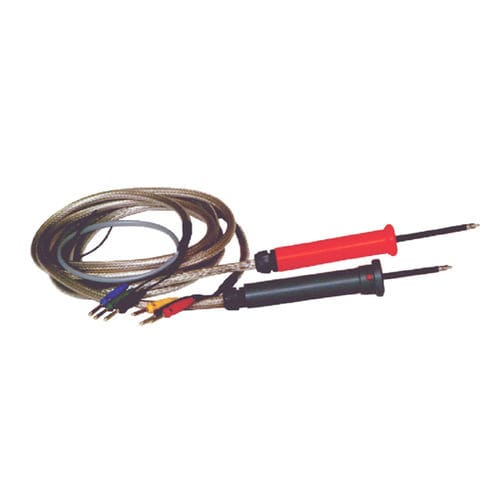

开尔文测试探针用于测试探针的两极接触或难以触及的接触，例如电机换向器的片层，非常紧密的组件之间的接地连接或没有其他接触方式的光滑表面。使用两个开尔文测试探针，可以实现四极接触，接触和供电线路电阻对测试结果没有影响。当然，您也可以使用开尔文测试探针与开尔文剪刀或另一个二极连接到测量仪器，以获得一个四极连接到测试对象。开尔文测试探针是一个坚固的设计，一个舒适的塑料手柄支持两个同轴布置的接触头。所述内接触包括带有相应的弹簧安装尖端的圆形材料，所述外接触包括斜切管。外接点作为电位接点，内接点作为电流接点。当接触到测试表面时，安装在弹簧上的内部电流触点在外部电位触点之前接触到表面。当测试探针被移开时，这个过程反过来，使当前的触点始终是第一个和最后一个触点。这在感应测试对象的情况下是很重要的，以避免当测试探针断开时，测量仪器的电压输入(它总是更敏感)暴露在感应电压冲击下。连接电缆是屏蔽的，因此在测试仪器侧有三个插头或一个三极插头(视用户规格而定)，其中一个插头将屏幕连接到地面。
