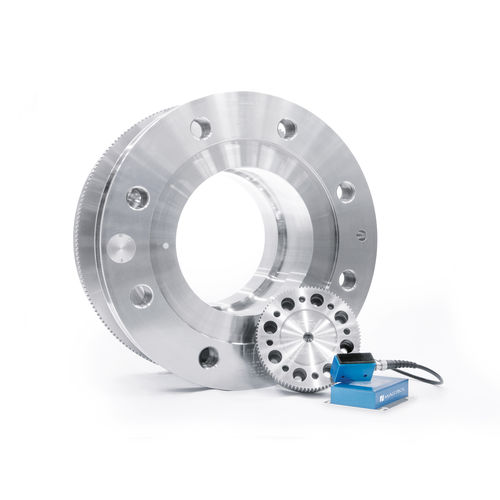

法兰连接扭矩传感器TF系列

旋转 高精度 自定义

由于其紧凑，无轴承，免维护的设计，新的TF扭矩法兰传感器从Magtrol带来许多吸引人的优点扭矩测量应用。TF的高扭转刚度支持直接安装在机器轴或法兰上，避免使用联轴器的一侧。这可以很容易地集成到测试系统中，缩短了测试台的总长度并降低了成本。基于应变测量技术，TF传感器的精密遥测系统能够实现高精度信号传输。安装在测量法兰上的信号放大器放大测量信号，将其调制到高频，并将其电感式(通过高频发射机)传输到接收机。在接收端，将数字化的扭矩信号转换为±10 VDC的模拟输出信号。转速可以测量和转换为TTL输出信号与可选的速度拾音器。扭矩法兰传感器的非接触式设计允许转子天线和高频发射机之间有5毫米(通常为1至3毫米)的间隙，这使得信号采集对任何轴向或径向偏差都不敏感。这种扭矩测量系统的另一个优点是它不容易受到信号干扰，因为与其他设计不同，天线不需要绕在传感器周围。此外，可以在传感器附近安装一个保护罩，而不会影响信号。
