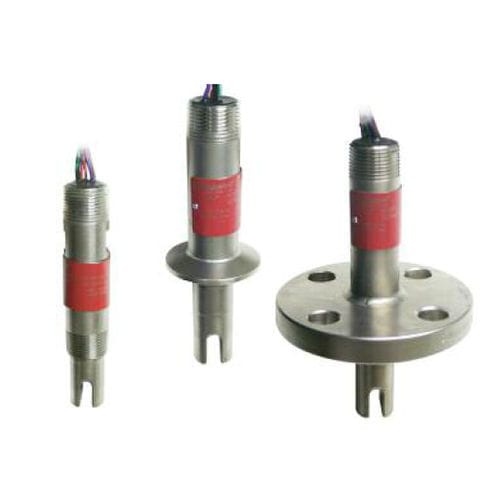

超声波级开关Echotel®940,941

对于液体 卫生 螺纹

Echotel®型号940和941超声波电平开关是紧凑的整体单元，利用脉冲信号技术在各种液体应用中进行高或低电平测量。这些开关具有316不锈钢尖端敏感传感器，可提供各种NPT，法兰和卫生工艺连接。紧凑型电子设备完全封装在工艺配件之上。型号940提供1-AMP SPDT继电器输出。型号941具有MA电流换档输出。操作原理超声能量检测尖端敏感换能器间隙中的液体的存在或不存在。接触超声技术背后的原理是，在液体存在下，高频声波容易透过换能器间隙，但是当间隙干燥时衰减。换能器使用一对压电晶体，该压电晶体在换能器的尖端处包封在环氧树脂中。晶体由陶瓷材料制成，该陶瓷材料在经受施加的电压时以给定频率振动。发射晶体将施加的电压从电子器件转换为超声信号。 When liquid is present in the gap, the receive crystal is able to sense the ultrasonic signal from the transmit crystal and convert it back to an electrical signal. This signal is sent to the electronics to indicate the presence of liquid in the transducer gap. When there is no liquid present, the ultrasonic signal is attenuated and is not detected by the receive crystal.
