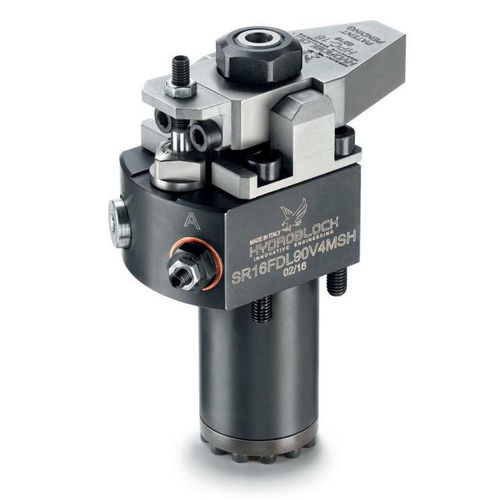

液压夹HPC

Hydroblock为客户提供了一个新的Prismatic夹具手臂指南HPC-HARD PRISMATIC夹具的系统，可与独特的补偿系统结合使用SR补偿系统系列的所有气缸。得益于补偿系统保证的高角度精度，夹紧臂的精确表面由安装在气缸体上的棱柱形引导系统的精确表面。吸收作用在夹紧臂上的径向力的线性指南：夹紧臂/活塞杆构型仅弯曲，这大大降低了加工过程中固定在夹紧工件上的张力。这样可以确保在狭窄的公差内无与伦比的制造质量。吸收扭矩的Prism指南：安装在活塞杆上的夹紧臂即使受到径向推力，并且不会将秋千扭矩传输到活塞杆的内部引导系统。因此，排除了杆的防止，免受过高扭矩和作用在工件上的振动过高的损害。圆柱体上夹紧臂的对齐：排除了夹紧臂的不正确安装到杆上。自动确保正确的安装。不再需要额外的对准，也不需要凹槽。圆柱摆动系统的保护：安装过程中内部摇摆系统不会损坏。 When tightening the threaded nut at the clamping arm, the prismatic guide prevents any undesired transmission of the tightening torque to the swinging system.
