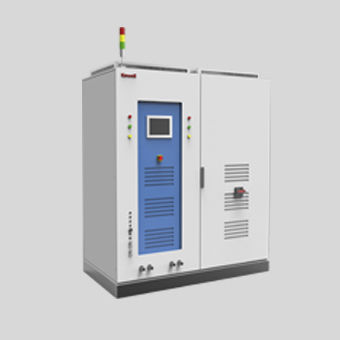

AC/DC电源EBDH系列

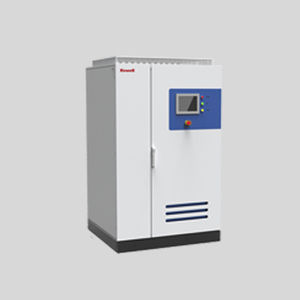

DC/DC 数字的 实验室

EBDH系列电池组充电范围综合性能测试系统是根据行业标准要求在实验室中设计的电池组电气性能测试；它主要包括电荷放电测试电源，主机计算机和测试系统软件，温度监视器（可选），电压监视器（可选）等。主电源采用AC/DC和DC/DC转换，IGBT类型电路和完整的数字控制，它具有能量反馈，高精度，宽电压范围和其他优势。直流输出具有高精度，高动态响应速度的特性，并且具有能量反馈对电网的功能；直流电压输出适应了广泛的电池组测试；电源还支持并联多通道，可用于以不同的电流和电源进行自定义。产品功能1.采用高性能双核控制芯片，16位AD采样并与频率乘法采样算法结合使用。电压和电流的精度可以达到±0.05％FS+5DGT；2.采用交错的雄鹿拓扑设计来实现控制循环调节频率乘法并达到高动态响应特征。当前的上/停机时间（0〜90％）：≤2ms，充电电流切换时间（-90％〜90％）：≤4ms； 3. Using high frequency transparent data transmission strategy to realize that the upload time of key data is no more than 10ms; 4. Adopting international advanced IGBT control technology and PWM synchronous rectification combined with DC/DC two-stage circuit to realize bidirectional energy flow; THD ≤ 3%;
