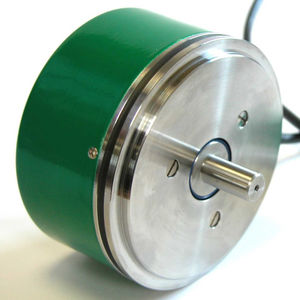

绝对旋转编码器A08

磁 实心轴 《盲井》

A08系列是来自Gurley的一系列磁性绝对编码器。该系列设计用于轻工业应用，在紧凑的封装中要求高达12位的分辨率。它运行在一个+5VDC电源，消耗不到50ma的电流。该系列产品最大机械转速为6000转/分，运行速度为1000转/分。它的工作温度范围为-40℃至+85℃。该设备的振动频率估计为50米/秒²，其冲击为300米/秒²。此外，该装置还具有IP50度的保护。A08磁性绝对旋转编码器是专为轻工业应用，要求高达12位分辨率在一个非常小的封装。主要特点和优势:—电源:+5VDC—电流消耗:不超过50mA—最大机械转速:6000转/分;运行速度:1000 RPM -准确性:±60弧分-操作温度范围:-40 c + 85 c (-40 f + 185 f) -振动:50米/秒²(55到2000赫兹)-震惊:300米/秒²(30克)-惯性矩:1.1 x 10 ^(8)公斤x m²[1.56 x 10 ^ (6) in-oz-s²]-起动转矩@ 20 c: 2 x 10 ^(3)纳米-保护类:IP50 - Max轴负载: axial & radial 3N (0.7 lb) Mechanical SpecificationsMoment of InertiaStarting TorqueRadial Shaft LoadAxial Shaft LoadBearing ArrangementBearingsMeasuring Rotational ElementNon-Operating SlewShock 11 (ms)Vibration (55-2000Hz)Protection ClassAccelerationMax. Rotational Speed, RPMRecommended CouplingEnvironmental SpecificationsOperating TemperatureStorage TemperatureRelative Humidity, non-condensingElectrical SpecificationsSupply VoltageCurrent ConsumptionAccuracyUnits22in-oz-s (kg-m)in-oz (Nm)lb (N)lb (N)RPM2g
