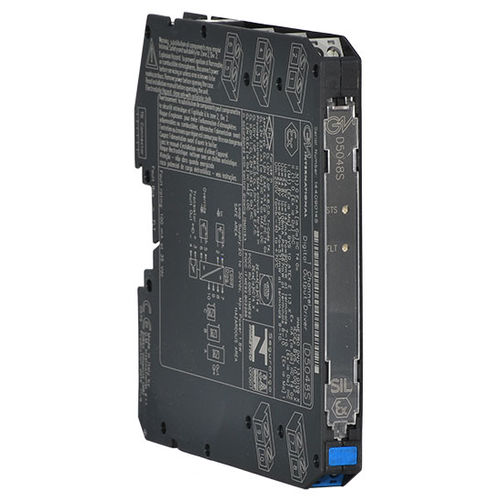

数字输出模块D5048S型

DIN导轨安装

SIL 3数字输出驱动器，NE负载，回路供电说明单通道回路供电数字输出隔离器，D5048S，适用于驱动电磁阀、视觉或听觉警报，以警告设备操作员或危险区域的其他过程控制设备安全区域的驱动信号。它也可用作功率测量或过程控制设备的可控电源。在高风险行业的安全相关系统中，允许在要求达到SIL 3级（根据IEC 61508）的应用中使用。安全PLC或DCS驱动信号通过D5048S为现场设备供电，D5048S提供隔离并能够监控线路状况。短路和开路诊断监控，dip开关可选择并在有输入电源时激活，提供LED指示和NC晶体管输出信号。当检测到故障时，输出断电，直到恢复正常状态。线路短路和开路输出电路故障检测也反映在消耗小于10 mA的PLC/DCS输入电路上。或者，输入阻抗可设置为始终低于2kΩ。提供一个可选择的超控输入，允许安全系统超控控制信号。启用时，无论输入信号如何，低输入电压始终使现场设备断电。三个基本的输出电路是可选的，具有不同的安全参数，接口市场上的大多数设备。通过将现场设备连接到不同的接线板，可以在三个输出特性中进行选择。
