无线电天线3142年e-pb

双锥形的 紧凑的 混合动力

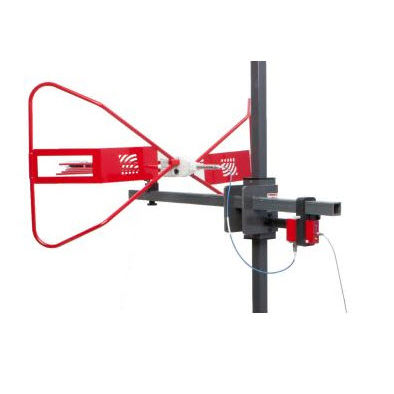

ETS-Lindgren的型号3142E-PB biiconilog是一种混合天线，结合了创新的设计、紧凑的尺寸和出色的性能，并更新了前置放大器模块。该天线使用户能够在一次扫描中测量30 MHz到6 GHz的频率范围，消除了对多个天线和耗时的设备设置的需要。天线和前置放大器模块一起校准，包括模块连接天线端口的线缆部分。在天线系数中考虑了前置放大器和天线之间任何可能的不匹配。请注意，3142E-PB不是用于有意设计的散热器的RSE测试。型号3142E- pb覆盖了3142E天线从30 MHz到6 GHz的整个范围。前置放大器模块附在天线上的前置放大器的频率范围为30 MHz至6 GHz，最小典型增益为55 dB。增益平坦度为±2.5 dB, 200 MHz以上为3 dB, 200 MHz以下为5 dB。在1db点，输出功率最小为+20 dBm。前置放大器的输入和输出特性是最大输入和输出驻波比为2:1。 The operating temperature ranges from -20°C to +75°C (-4°F to +167°F).
