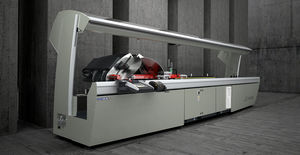

铝双斜切机复合切

为配置文件 数控

双头切断机有9个控制轴，包括移动头的自动运动，切割单元的两个旋转轴的电子管理，刀片进给和切割单元的垂直平移，以最大限度地扩大工作面积。它允许在水平轴上达到45°(内部)到22°30 '(外部)的角度，在垂直轴上从0到45°，具有十进制切割精度。600毫米宽刀片的进给可以在两个轴上进行，优化垂直方向的切割图，切割高度超过500毫米的型材，并确保刀片出口速度和行程的最佳调整。HS(高速)版本具有更高的速度X轴和自动加工操作所需的所有保护，同时机器无人值守。每个头的倾角，高达22°30 '向外，是通过高精度齿轮电机和无刷电机与绝对编码器的机械传动获得的。倾斜是通过一个带有循环滚珠丝杠和无刷电机的电动执行器来完成的。为了确保最佳定位，通过旋转绝对编码器检查运动学传动链上游的定位精度。叶片进给是在两个轴上进行的。与叶片出口运动相关的垂直平移显著增加了切割图高度尺寸，允许最大限度地使用大直径叶片。刀具轨迹由软件根据切削程序、剖面和刀头倾角进行管理。
