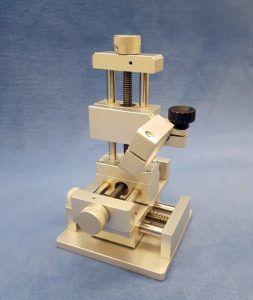

XYZ定位表309 b型

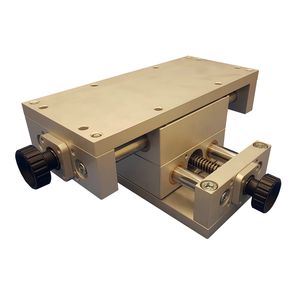

手册 两轴 1-axis

这种手动丝杠工作台的新范围是20至35%的经济比309D范围。3个尺寸与新的尺寸0:该范围可在3个尺寸与杆Ø10, 12和16为4个标准冲程:50,100,150和200毫米。在mini-table 309A0和size 1之间插入一个新的size 0，以获得更均匀的范围，特别是与XYZ表结合使用时，因为这个范围也可以作为提升表使用。导向器的质量保持不变:导向器在2根铬钢棒上有4个青铜衬套。向导的发挥只有百分之几。轴向精度:309D范围的滚珠轴承保持架已被产生轴向间隙< 0.05 mm的青铜轴承所取代。结合梯形螺帽的轴向间隙，实际轴向精度在0.05 ~ 0.15 mm之间。与309D和309E范围的互换性:板和小车的安装孔与309D型短工作台和309E型提升工作台相同。用标尺显示位置:可以用数字指示器显示位置，也可以用更经济的底座标尺显示位置。锁定位置可锁定在2个地方:锁定位置由一个夹紧键手动完成。 On this range, the clamping key can be placed above the control plate or at the end of the end plate depending on the available access. Anti-corroding version: On request, an anti-corrosion version is available with stainless steel and anodised aluminium parts.
