集成电路使司机A6268系列

恒流 可编程的 脉宽调制

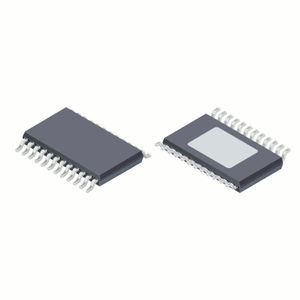

A6268是一个DC-to-DC变换器控制器，提供一个可编程的恒流输出驱动大功率led串联。串联驱动led确保了相同的电流和均匀的亮度。对于汽车应用，当驱动多达15个led，电流高达1 A时，可获得最佳性能。A6268提供了一个具有成本效益的解决方案，使用外部逻辑级MOSFET和最小的额外外部组件。最大的LED电流是由一个外部感应电阻设定的，可以通过一个电流参考输入来修改。直接PWM控制是可能通过使能输入，这也提供了关机模式。这种DC-DC变换器可以配置为基于地面的升压变换器，也可以配置为提供buck-boost功能的基于供应的升压变换器。使用的buck-boost拓扑结构确保在关闭时没有通过led的泄漏路径，并且在通电时没有涌流。综合诊断和两个故障输出给VIN和为VREG欠压指示,芯片过热、输出开路,短路和暗流,并可以配置为提供短期供给和短为LED连接接地保护,导致过流保护和做空字符串。一个独特的特性是能够检测到一个或多个短路的led。 The device is provided in a 16-pin TSSOP package with exposed thermal pad (suffix LP). It is lead (Pb) free, with 100% matte tin leadframe plating.
