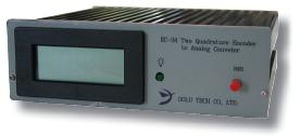

数字分析转换器EC-34

TTL 16位 架子

EC-34将增量编码器的A和B正交输出转换为与编码器位置成正比的电压。来自编码器的输出会导致内部12位计数器计数。计数器的输出被馈入16位DAC，该DAC将16位位置计数值转换为模拟电压。提供了八个DIP开关以选择各种选项。用户可以选择具有0到4.095V或0至10V输出的单极输出模式，具有±4.095V或±10V输出的双极输出模式，1倍或4倍计数，重置索引，反向旋转，中端重置和范围限制限制计数。10V模式下的全尺度输出实际上是9.962V。EC-34的内部计数器可以通过以下三种方式之一重置：通过按重置按钮，为单元循环电源或在编码器索引上启用重置。重置可以配置为中端或零伏。EC-34还提供了TTL逻辑水平输出位，该逻辑水平位位，该位置更改状态以指示旋转编码器轴旋转或线性编码器的行进方向的方向。功能●将任何增量编码器转换为模拟位置传感器●16位模拟分辨率●0至4.095V或0至10V单极输出电压电压操作●4.095或10V双极输出电压电压操作●重置可以配置为零或中端或中端电压。 Simple DIP switch and defined programming Rack mounting are available
